Huawei AP263 es un punto de acceso innovador que utiliza tecnología de placa de pared Wi-Fi 6 (802.11ax) . Es capaz de admitir bandas de 2,4 GHz (2x2 MIMO) y 5 GHz (2x2 MIMO) simultáneamente, logrando una impresionante velocidad del dispositivo de hasta 2,975 Gbps . Al ofrecer un alto rendimiento en un diseño compacto, es la elección perfecta para empresas, hospitales e instituciones educativas de tamaño mediano modernos.

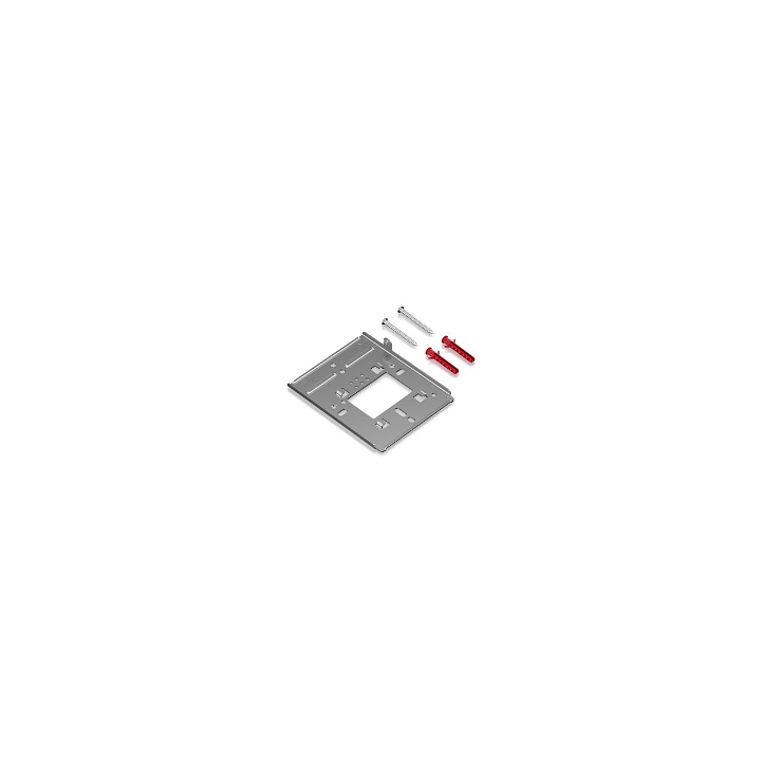

Con su funcionamiento de doble banda, Huawei AP263 puede admitir 2,4 GHz y 5 GHz, ofreciendo velocidades máximas de hasta 575 Mbps y 2,4 Gbps respectivamente. Esta combinación permite una velocidad total de 2,975 Gbps . El dispositivo viene con 1 puerto GE , lo que permite configuraciones de red flexibles. Gracias a varios modos de instalación, como montaje en pared o en placa, y antenas inteligentes integradas, el AP263 proporciona una cobertura de señal precisa, minimizando las interferencias y maximizando la calidad de la señal.
Huawei AP263 representa la última generación de estándares Wi-Fi: funciona con Wi-Fi 6 (802.11ax). El dispositivo está optimizado para entornos con múltiples señales paralelas. Destaca en áreas donde diferentes redes o dispositivos operan simultáneamente en ambas bandas de frecuencia. Sus tecnologías clave, como MU-MIMO y 1024-QAM , permiten un funcionamiento eficiente en las condiciones más exigentes, garantizando conexiones de alta calidad para múltiples usuarios.
Huawei prioriza los más altos estándares de seguridad. Con tecnologías avanzadas, como autenticación de usuario y cifrado para acceso inalámbrico, monitoreo de dispositivos no autorizados y funciones de seguridad adicionales para acceso por cable al punto de acceso, los usuarios pueden estar seguros de que sus datos están protegidos en cada etapa de la transmisión.
Huawei AP263 permite la gestión de red a través de la nube, eliminando la necesidad de implementar servidores de autenticación adicionales o WLAN AC. En el modo de administración de la nube, los usuarios tienen acceso a funciones avanzadas como autenticación mediante clave compartida (PSK), Portal, SMS o autenticación de redes sociales. Todo es sencillo de configurar y al mismo tiempo garantiza una conexión de alta calidad y la máxima seguridad para los usuarios.
Tabla 5-56 Información básica sobre el AP263
| Artículo | Detalles |
|---|---|
| Descripción | AP263 (11ax interior, 2+2 bandas duales, antena inteligente, USB, BLE) |
| Número de pieza | 50084981 |
| Modelo | AP263 |
| Primera versión compatible | V200R021C01 |

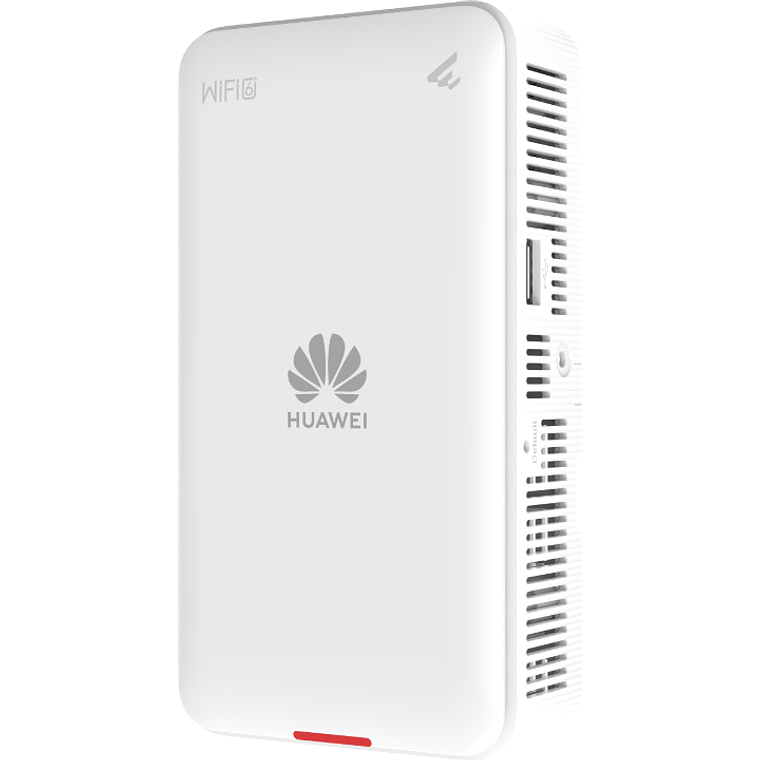

Figura 5-37 Apariencia del AP263

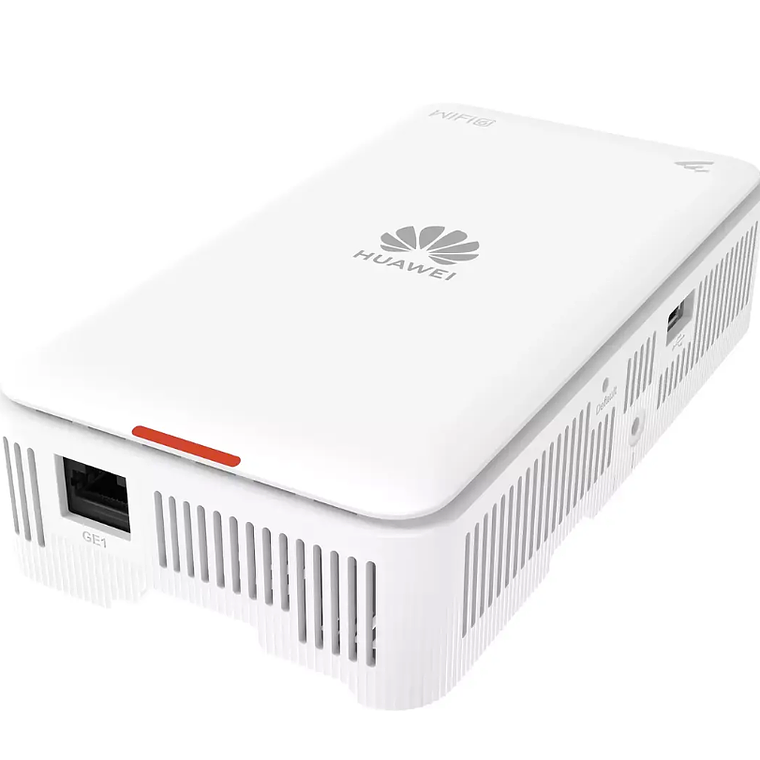

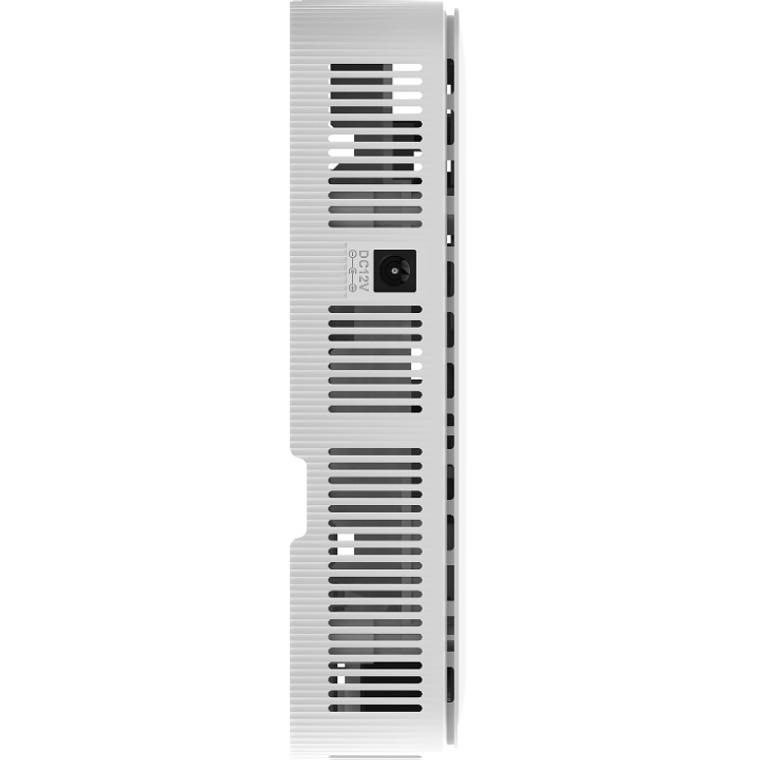

Figura 5-38 Puertos en el AP263
1 | GE0/PoE_IN | 2 | GE1 |
3 | USB | 4 | CC 12 V |
Tabla 5-57 Puertos en el AP263
| Puerto | tipo de conector | Descripción | Componentes disponibles |
|---|---|---|---|
| GE0/PoE_IN | RJ45 | Puerto eléctrico Ethernet de detección automática 10/100/1000M que se conecta al Ethernet cableado y admite entrada PoE. | Cable de red |
| GE1 | RJ45 | Puerto eléctrico Ethernet que admite detección automática de 10/100/1000 M y se conecta a Ethernet por cable | Cable de red |
| CC 12 V | conector CC | Se conecta a un adaptador de corriente de 12 V. | Adaptador de corriente de 12 V CC |
| USB | USB 2.0 tipo A | Se conecta a una terminal IoT para implementar aplicaciones IoT. | módulo de IO |
Figura 5-39 Indicadores y botones en el AP263
El indicador está ubicado dentro del panel y se enciende después de encender el AP.
1 | Indicador | 2 | Por defecto |
Tabla 5-58 Indicadores en el AP263
| Serigrafía | Nombre | Color | Estado | Descripción |
|---|---|---|---|---|
| - | Indicador del sistema | Verde | Constante en | Estado predeterminado después del encendido. El AP acaba de encenderse y el software aún no se ha iniciado. |
| Verde | Encendido fijo después de parpadear una vez | Estado de inicio del software. Después de que el sistema se reinicia y comienza a cargar el software, el indicador parpadea en blanco una vez. Hasta que se carga e inicia el software, el indicador permanece en blanco fijo. | ||
| Verde | Parpadeo lento (0,5 Hz) | El AP está funcionando correctamente, la conexión Ethernet es normal y las STA están asociadas con el AP. Este estado es compatible con V200R022C00 y versiones posteriores. | ||
| Verde | Parpadeo lento (0,2 Hz) | El AP está funcionando correctamente y la conexión Ethernet es normal. Para V200R022C00 y versiones posteriores, este estado también indica que no hay ninguna STA asociada con el AP. | ||
| Verde | Parpadeando una vez cada 0,25 s (4 Hz) | Alarma.
| ||
| Rojo | Constante en | Falla. Se ha producido una falla que afecta los servicios, como una falla en la detección de DRAM o una falla en la carga del software del sistema. La falla no puede rectificarse automáticamente y debe rectificarse manualmente. |
Tabla 5-59 Botones en el AP263
| Serigrafía | Nombre | Descripción |
|---|---|---|
| Por defecto | Botón de reinicio |
|
Tabla 5-60 Especificaciones técnicas del AP263
| Artículo | Especificación |
|---|---|
| Tipo de instalación |
|
| Dimensiones sin embalaje (Al x An x Pr) [mm(pulg.)] | 160 mm x 86 mm x 38 mm (6,30 pulg. x 3,39 pulg. x 1,50 pulg.) |
| Dimensiones con embalaje (Al x An x Pr) [mm(pulg.)] | 75 mm x 205 mm x 115 mm (2,95 pulg. x 8,07 pulg. x 4,53 pulg.) |
| Peso sin embalaje [kg(lb)] | 0,320 kg (0,705 libras) |
| Peso con embalaje [kg(lb)] | 0,542 kg (1,195 libras) |
| Almacenamiento | Flash NAND de 256 MB |
| Puerto de consola | consola BLE |
| Consumo máximo de energía [W] | 12W |
| Disipación máxima de calor [BTU/hora] | 41 BTU/hora |
| Modo de fuente de alimentación |
|
| Tensión nominal de entrada [V] | 12 voltios |
| Rango de voltaje de entrada [V] | 12±10% PoE: 802.3at/af |
| Protección contra sobretensiones del puerto de servicio | Puerto PoE: Modo diferencial (48 V-RTN): 0,5 kV (1,2/50 us, 42 ohmios), criterio B Modo común (8 cables a tierra): 6 kV (1,2/50 us, 42 ohmios), criterio B |
| Número máximo de puertos físicos en todo el dispositivo | GE (RJ45) x 2, detección automática de 10M/100M/1000M |
| Temperatura de funcionamiento a largo plazo [°C(°F)] | 0°C a 40°C (32°F a 104°F) (Si la altitud está en el rango de 1800 ma 5000 m, la temperatura disminuye 1°C o 1,8°F cada vez que la altitud aumenta 300 m .) |
| Temperatura de almacenamiento [°C(°F)] | –40°C a +70°C (–40°F a +158°F) |
| Humedad relativa de funcionamiento a largo plazo [RH] | 5% HR a 95% HR |
| Altitud de funcionamiento a largo plazo [m(pies)] | –60 m a +5000 m (–196,85 pies a +16404,20 pies) |
| Presión atmosférica [kPa] | 53 kPa - 106 kPa ETSI 300 019-2-3 |
| Suelo | suelo flotante |
| USB | USB 2.0 (compatible con fuente de alimentación de 5 W) |
| BLE | BLE5.0 |
| número de radio | 2 |
| Banda de frecuencia operativa |
|
| Flujos espaciales MIMO | Radio 0 (2,4 GHz): 2x2 Radio 1 (5 GHz): 2x2 |
| Estándar wifi | 2,4G: 802.11b/g/n/ax 5G: 802.11a/n/ac/ac Onda 2/ax |
| Interfaz de radio | Antenas inteligentes integradas |
| Ganancia de la antena | 2,4G: 2 dBi/cadena (valor pico) 1 dBi (ganancia combinada) 5G: 3 dBi/cadena (valor pico) 1 dBi (ganancia combinada) BLE: 4 dBi |
| Potencia máxima de transmisión | 2,4G: 20 dBm/cadena 23 dBm (potencia combinada) 5G: 20 dBm/cadena 23 dBm (potencia combinada) BLE: < 10dBm |
| Potencia de transmisión de radio única [dBm] | 2,4G: -10 dBm a 20 dBm/cadena 5G: -10 dBm a 20 dBm/cadena |
| MTBF [año] | 69,7 años |
| MTTR [hora] | 0,5 hora |
| Estabilidad de frecuencia [ppm] | +/-20 |
| Descripción de la fuente de alimentación 802.3at | Ninguna función está limitada. |
| Descripción de la fuente de alimentación 802.3af | La función USB no está disponible. |
| Descripción de la fuente de alimentación CC | Ninguna función está limitada. |
