Presentamos el innovador Huawei Switch S220-24P4X , una solución de red de primer nivel que incorpora eficiencia, confiabilidad y tecnología con visión de futuro. El S220-24P4X está meticulosamente diseñado para satisfacer las necesidades dinámicas de las empresas modernas y ofrece un rendimiento de red incomparable.
Imagine una red troncal que no sólo sea robusta sino también inteligente. El Huawei S220-24P4X es el epítome de esto, con 24 puertos Gigabit Ethernet que admiten transmisión de datos de alta velocidad y conectividad perfecta para una multitud de dispositivos. La destreza del conmutador se ve amplificada aún más por sus 4 puertos 10G SFP+ , que proporcionan conexiones de enlace ascendente de alta velocidad que garantizan que su red esté siempre funcionando con la máxima eficiencia.
La eficiencia en la gestión del tráfico de red es crucial y el Huawei S220-24P4X brilla con funciones integradas de calidad de servicio (QoS) y protocolo de control de agregación de enlaces (LACP) . Estas funcionalidades priorizan el tráfico de red crítico y mejoran el rendimiento de los datos, asegurando que las aplicaciones esenciales funcionen al máximo sin interrupciones.
Con el Huawei S220-24P4X, integrar tecnología avanzada a su red existente es muy sencillo. Este conmutador está diseñado para una fácil configuración y administración, y ofrece una interfaz fácil de usar que simplifica la administración de la red, incluso para aquellos con conocimientos técnicos mínimos. Su sistema de gestión inteligente le permite configurar y monitorear el rendimiento de la red sin esfuerzo, garantizando un funcionamiento óptimo.
La confiabilidad y la resistencia son características distintivas del Huawei S220-24P4X, diseñado para soportar los rigores de las operaciones comerciales continuas. Su compromiso con la eficiencia energética no sólo es bueno para el medio ambiente sino también rentable, ya que reduce los gastos operativos a largo plazo.
Elija el Huawei S220-24P4X para disfrutar de una red potente y preparada para una futura expansión. Este conmutador representa una inversión en el crecimiento y la confiabilidad de su red. Para las empresas que buscan mejorar su infraestructura de red con el mínimo esfuerzo y la máxima ganancia, el Huawei S220-24P4X está listo para superar las expectativas. Contáctenos para explorar cómo este conmutador de red de última generación puede transformar su eficiencia operativa y brindar una experiencia de red perfecta.
Tabla 4-28 Información básica sobre el S220-24P4X
| Artículo | Detalles |
|---|---|
| Descripción | S220-24P4X (24 puertos 10/100/1000BASE-T (400 W PoE+), 4 puertos 10 GE SFP+, alimentación de CA integrada) |
| Número de pieza | 98012376 |
| Modelo | S220-24P4X |
| Primera versión compatible | V600R023C00 |

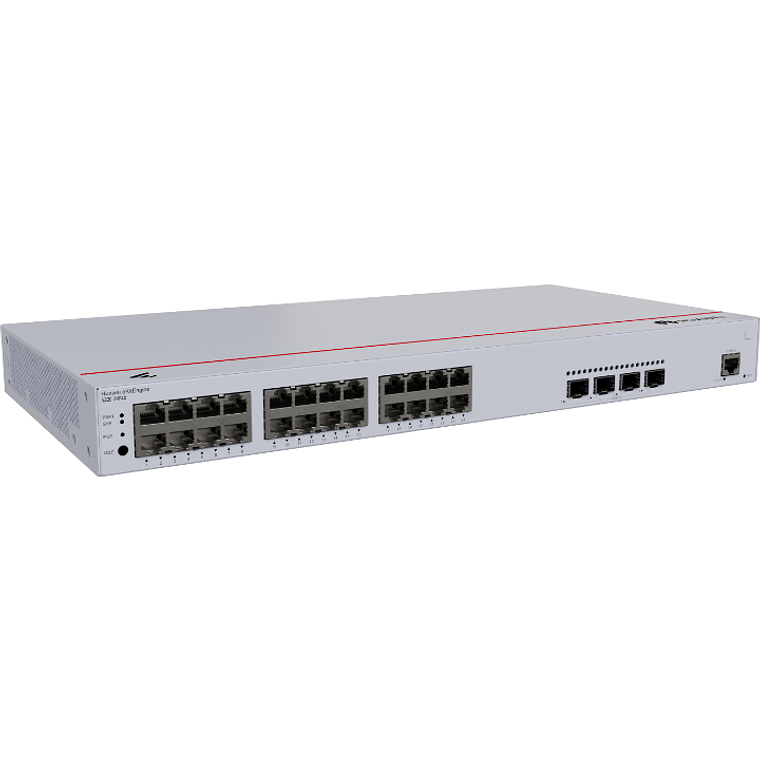

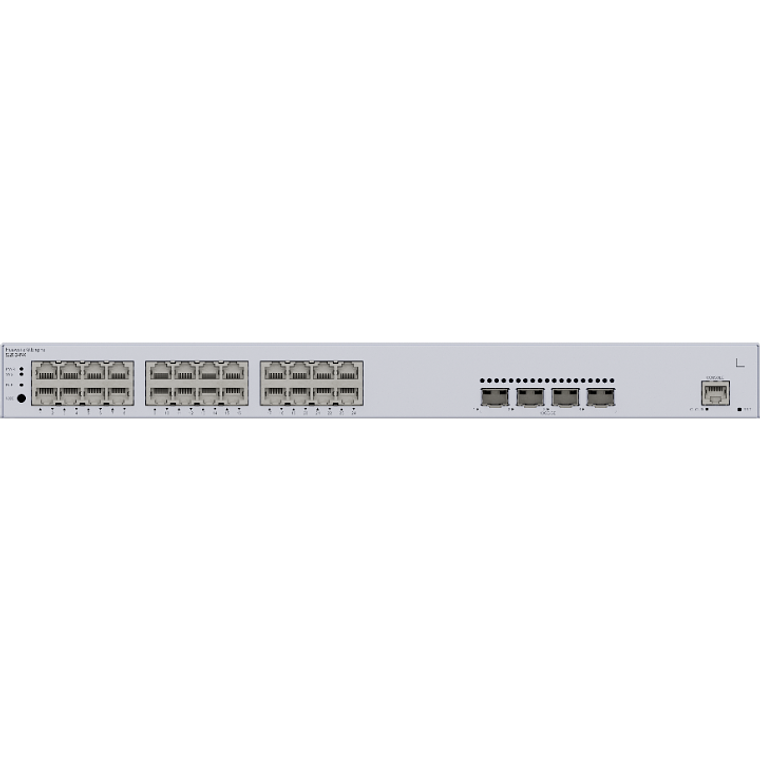

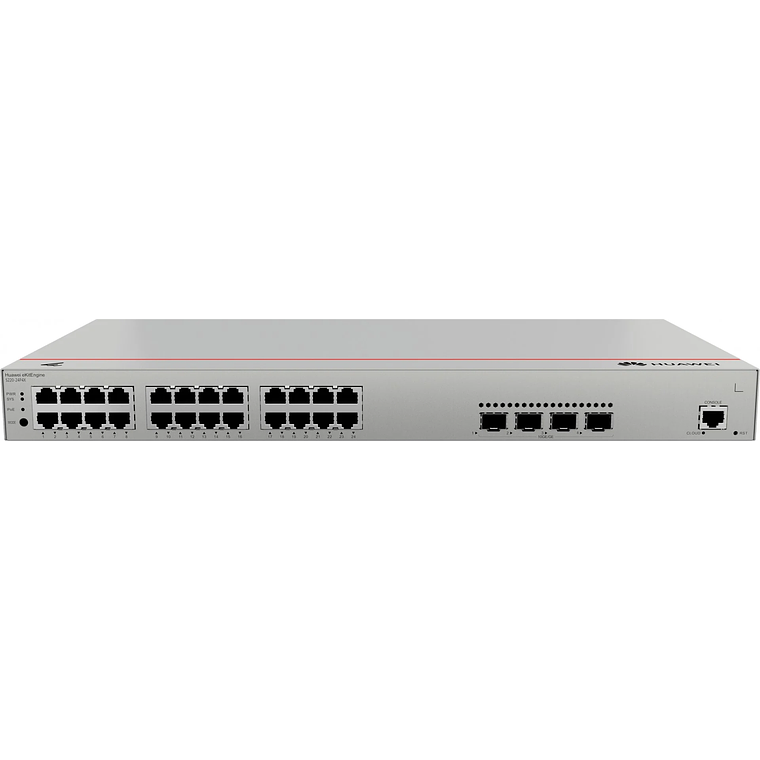

Figura 4-10 Aspecto del S220-24P4X
1 | Un botón de MODO | 2 | Veinticuatro puertos PoE+ 10/100/1000BASE-T |
3 | Cuatro puertos 10GE SFP+ | 4 | Un puerto de consola |
5 | Un botón primero AVISO:Para restaurar la configuración de fábrica y restablecer el dispositivo, mantenga presionado el botón durante al menos 6 segundos. Para restablecer el dispositivo, presione el botón. Reiniciar el dispositivo provocará la interrupción del servicio. Tenga cuidado al presionar el botón. | 6 | tornillo de tierra NOTA:Se utiliza con un cable de tierra . |

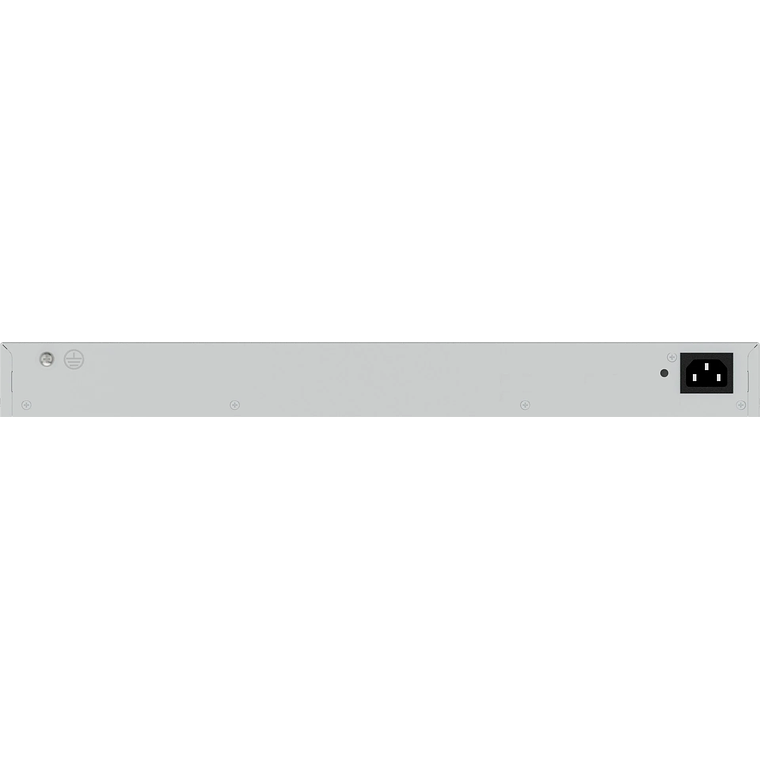

7 | Conector para correa de bloqueo del cable de alimentación de CA NOTA:La correa de bloqueo del cable de alimentación de CA no se entrega con el interruptor. | 8 | Toma de CA NOTA:Se utiliza con un cable de alimentación de CA. |
Tabla 4-29 Puertos en el S220-24P4X
| Puerto | tipo de conector | Descripción | Componentes disponibles |
|---|---|---|---|
| Puerto 10/100/1000BASE-T | RJ45 | Un puerto eléctrico Ethernet 10/100/1000BASE-T envía y recibe datos de servicio a 10/100/1000 Mbit/s. | Cable de ethernet |
| Puerto de puerto 10GE SFP+ | SFP+ | Un puerto óptico Ethernet 10GE SFP+ admite detección automática a 1000 Mbit/s. Envía y recibe datos de servicio a 1000 Mbit/s o 10 Gbit/s. |
|
| Puerto de consola | RJ45 | El puerto de la consola está conectado a una consola para la configuración en el sitio. | Cable de consola |
Figura 4-11 Indicadores en el interruptor
Tabla 4-30 Descripción de los indicadores del interruptor
No. | Indicador | Nombre | Color | Estado | Descripción |
|---|---|---|---|---|---|
1 | PWR | Indicador del módulo de alimentación | - | Apagado | El interruptor está apagado. |
Verde | Constante en | La fuente de alimentación es normal. | |||
2 | SISTEMA | Indicador de estado del sistema | - | Apagado | El sistema no está funcionando. |
Verde | Parpadeo rápido | El sistema está comenzando. | |||
Verde | Constante en | Durante la fase de preparación del inicio del sistema, el indicador SYS está en verde fijo y dura un máximo de 30 segundos. | |||
Verde | Parpadeo lento | El sistema está funcionando normalmente. | |||
Rojo | Constante en | El sistema no funciona normalmente después del registro, o se ha generado una alarma de ventilador o una alarma de temperatura. | |||
3 | PoE | Indicador PoE | - | Apagado | El modo PoE no está seleccionado. |
Verde | Constante en | Se selecciona el modo PoE y los indicadores del puerto de servicio muestran el estado de PoE de cada puerto. | |||
4 | MODO | Botón de cambio de modo | - | - |
Si no presiona el botón MODE dentro de 45 segundos, los indicadores del puerto de servicio se restablecen al modo predeterminado. En este caso, el indicador PoE está apagado. |
5 | - | Indicador de puerto de servicio (un indicador para cada puerto) | Las puntas de flecha muestran las posiciones de los puertos. Una punta de flecha hacia abajo indica un puerto en la parte inferior y una punta de flecha hacia arriba indica un puerto en la parte superior. | Los significados de los indicadores del puerto de servicio varían en diferentes modos. Para obtener más información, consulte la Tabla 4-31 . NOTA:Si se produce un corte de energía en la placa PCB de un dispositivo, los indicadores de los últimos cuatro puertos ópticos GE o 10GE en el panel frontal del dispositivo parpadean en verde cíclicamente en un intervalo de 1 segundo, y cada indicador se ilumina durante 0,25 segundos. | |
6 | NUBE | Indicador de nube | - | Apagado | El dispositivo no se encuentra en el estado de administración de la nube. |
Azul | Parpadeo rápido | El dispositivo se está conectando a la nube. | |||
Azul | Parpadeo lento | El dispositivo está en estado de administración de la nube. | |||
Tabla 4-31 Descripción de los indicadores del puerto de servicio en diferentes modos (un indicador para cada puerto)
Modo de visualización | Color | Estado | Descripción |
|---|---|---|---|
Modo por defecto | - | Apagado | El puerto no está conectado o se ha cerrado. |
Verde | Constante en | Se ha establecido un enlace en el puerto. | |
Verde | Parpadeo | El puerto está enviando o recibiendo datos. | |
modo PoE | - | Apagado | El puerto no proporciona energía a un dispositivo alimentado (PD). |
Verde | Constante en | El puerto está proporcionando energía a un PD. | |
Verde | Parpadeo | La potencia del PD conectado al puerto excede la capacidad de potencia del puerto o el umbral de potencia configurado en el puerto. Alternativamente, el PD no cumple con los estándares IEEE. |
El conmutador tiene un módulo de alimentación de CA incorporado y no admite módulos de alimentación enchufables. El módulo de alimentación incorporado puede proporcionar alimentación PoE de 400 W, lo que garantiza alimentación PoE completa en 24 puertos conforme a 802.3af o en 13 puertos conforme a 802.3at.
El interruptor tiene dos ventiladores incorporados para refrigeración por aire forzado. El aire entra por el lado izquierdo y el panel frontal y sale por el lado derecho.
Cuando funciona correctamente a una temperatura normal, el dispositivo cumple con los requisitos de ruido de escritorio. Sin embargo, la velocidad del ventilador puede ser alta y el ruido puede ser fuerte durante el inicio del dispositivo.
Esta figura solo muestra la dirección del flujo de aire y no representa el dispositivo real.
Tabla 4-32 Especificaciones técnicas del S220-24P4X
| Artículo | Especificación |
|---|---|
| Dimensiones sin embalaje (Al x An x Pr) [mm(pulg.)] | Dimensiones básicas (excluyendo las partes que sobresalen del cuerpo): 43,6 mm x 442,0 mm x 220,0 mm (1,72 pulg. x 17,4 pulg. x 8,66 pulg.) Dimensiones máximas (la profundidad es la distancia desde los puertos del panel frontal hasta las partes que sobresalen del panel posterior): 43,6 mm x 442,0 mm x 227,0 mm (1,72 pulg. x 17,4 pulg. x 8,94 pulg.) |
| Dimensiones con embalaje (Al x An x Pr) [mm(pulg.)] | 90,0 mm x 550,0 mm x 360,0 mm (3,54 pulg. x 21,65 pulg. x 14,17 pulg.) |
| Altura del chasis [U] | 1 unidad |
| Material del chasis | Metal |
| Peso sin embalaje [kg(lb)] | 2,92 kg (6,44 libras) |
| Peso con embalaje [kg(lb)] | 3,79 kg (8,36 libras) |
| Consumo de energía típico [W] | 37,12 vatios |
| Disipación de calor típica [BTU/hora] | 126,65 BTU/hora |
| Consumo máximo de energía [W] |
|
| Disipación máxima de calor [BTU/hora] |
|
| Consumo de energía estática [W] | 27,07 W |
| MTBF [años] | 60,18 años |
| MTTR [horas] | 2 horas |
| Disponibilidad | > 0,99999 |
| Ruido a temperatura normal (potencia acústica) [dB(A)] | 49,3dB(A) |
| Ruido a temperatura normal (presión acústica) [dB(A)] | 37,3dB(A) |
| Número de ranuras para tarjetas | 0 |
| Número de ranuras de alimentación | 0 |
| Número de módulos de ventiladores | 2 |
| Puertos de enlace ascendente | 4 puertos SFP+ de 10 GE |
| Puertos de enlace descendente | 24 puertos 10/100/1000BASE-T (400 W, PoE+) |
| Fuente de alimentación redundante | No soportado |
| Temperatura de funcionamiento a largo plazo [°C(°F)] | -5°C a +50°C (23°F a 122°F) a una altitud de 0-1800 m (0-5905,44 pies) |
| Restricción en la tasa de variación de la temperatura de funcionamiento [°C(°F)] | Cuando la altitud es de 1800 a 5000 m (5906 a 16404 pies), la temperatura de funcionamiento más alta se reduce en 1 °C (1,8 °F) cada vez que la altitud aumenta en 220 m (722 pies). Los dispositivos no pueden iniciarse cuando la temperatura es inferior a 0 °C (32 °F). |
| Temperatura de almacenamiento [°C(°F)] | –40°C a +70°C (–40°F a +158°F) |
| Humedad relativa de funcionamiento a largo plazo [RH] | 5% RH a 95% RH (sin condensación) |
| Altitud de funcionamiento a largo plazo [m(pies)] | 0–5000 m (0–16404 pies) |
| Altitud de almacenamiento [m(pies)] | 0-5000 m (0-16404 pies) |
| Modo de fuente de alimentación | aire acondicionado incorporado |
| Tensión nominal de entrada [V] |
|
| Rango de voltaje de entrada [V] |
|
| Corriente de entrada máxima [A] | 6A |
| Memoria | 2GB |
| Memoria flash | Espacio físico: 1 GB |
| Puerto de consola | RJ45 |
| Puerto de gestión ética | No soportado |
| USB | No soportado |
| RTC | No soportado |
| entrada RPS | No soportado |
| Protección contra sobretensiones del puerto de servicio [kV] | Modo común: ±7 kV |
| Protección contra sobretensiones de la fuente de alimentación [kV] | Modo diferencial: ±6 kV; modo común: ±6 kV |
| Nivel de protección de ingreso (a prueba de polvo/impermeable) | IP20 |
| tipos de fans | Incorporado |
| Modo de disipación de calor | Refrigeración por aire para disipación de calor, ajuste inteligente de la velocidad del ventilador |
| Dirección del flujo de aire | Entrada de aire por la izquierda y por delante, salida de aire por la derecha |
| PoE | Soportado |
| Certificación | Certificación EMC Certificación de seguridad Certificación de fabricación |
