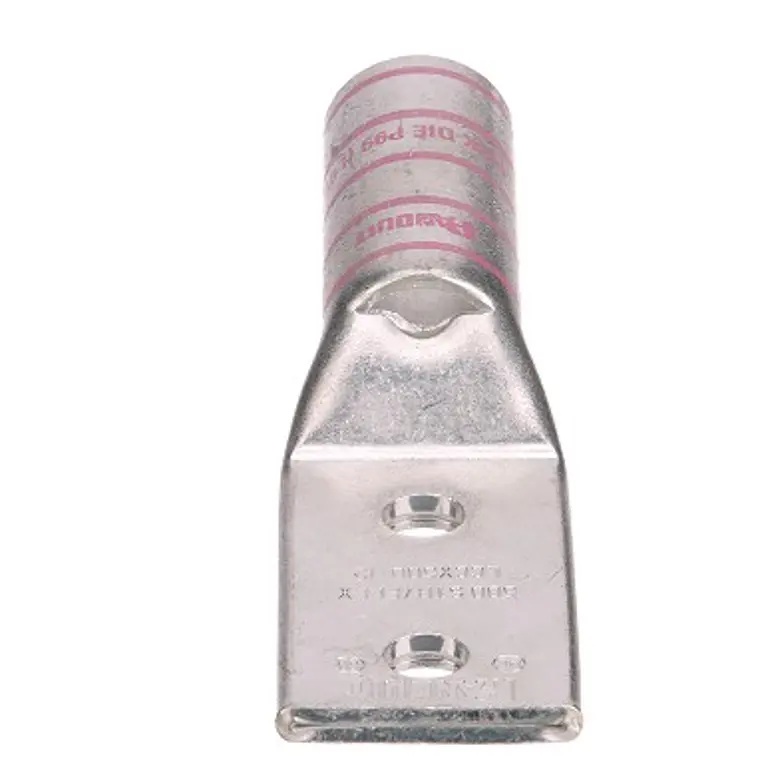

Terminal de Compresión de Cobre Estañado de 2 Orificios Panduit Pan-Lug LCCX500-12-6 - Panduit
Compartir este producto
Descripción
Descripción
El terminal de compresión de cobre estañado de doble orificio Panduit® Pan-Lug™ LCCX500-12-6 ofrece una conexión eléctrica industrial de alta fiabilidad, resistencia mecánica y máxima conductividad para aplicaciones de alta potencia en Chile.
Perteneciente a la reconocida serie LCCX, está diseñado para terminaciones de cables de cobre extra flexibles, flexibles y trenzados de calibres 500 kcmil y DLO 535.3 kcmil (Clases G, H, I, K, M y Locomotora Diésel).
Su diseño de barril largo con ventana de inspección visual permite realizar un mayor número de engarces (crimps), garantizando una resistencia superior a la extracción del cable y una óptima transferencia de corriente en entornos de hasta 35 kV.
Fabricado en cobre electrolítico de alta pureza con recubrimiento de estaño para prevenir la corrosión, incorpora entrada biselada que evita el doblamiento de los hilos de cobre al insertar el conductor.
Sus dos orificios de fijación para pernos de 1/2 pulgada con un espaciado de 1.75" (44.5 mm) evitan la rotación del terminal en barras de distribución y equipos eléctricos. Encuéntralo siempre al mejor precio en notebookstore.cl
ESPECIFICACIONES TÉCNICAS
| Característica | Detalle Técnico |
|---|---|
| Marca | Panduit |
| Línea / Submarca | Pan-Lug™ Heavy Duty Compression Connectors |
| Modelo / MPN | LCCX500-12-6 |
| Código UPC | 07498343793 |
| Tipo de Producto | Terminal / Orejeta de Compresión de Cobre Estañado (2 Orificios) |
| Material Base | Cobre de alta conductividad electrolítica |
| Acabado Superficial | Recubrimiento de estaño galvánico (resistente a la corrosión) |
| Calibre Conductor Cobre | 500 kcmil (Conductores flexibles Clases G, H, I, K, M) |
| Calibre Conductor DLO | 535.3 kcmil (Diesel Locomotive Cable) |
| Tipo de Barril | Barril largo con ventana de inspección visual y entrada biselada |
| Dimensiones del Barril | Diámetro Interior: 1.03" (26.16 mm) | Diámetro Exterior: 1.30" (33.02 mm) | Longitud: 2.88" (73.15 mm) |
| Configuración Lengüeta | Recta / Estándar: 1.89" (48.0 mm) de ancho x 0.26" (6.6 mm) de espesor |
| Tamaño Orificios Perno | 2x Orificios para pernos de 1/2" (12.7 mm) |
| Espaciado de Pernos | 1.75" (44.5 mm) de centro a centro |
| Tensión Nominal Máxima | Hasta 35 kV (en aplicaciones de media/alta tensión con aislamiento adecuado) |
| Temperatura de Operación | Hasta 90 °C |
| Código de Color / Troquel | Código de Color Rosa (Pink) | Código de Matriz Panduit P99 |
| Longitud Desforre Cable | 2-15/16" (74.6 mm) |
| Longitud Total Equipo | 6.66" (169.16 mm) |
ANÁLISIS NOTEBOOKSTORE
Conexión Robusta para Conductores Extra Flexibles y DLO
El Panduit LCCX500-12-6 está específicamente desarrollado para trabajar con cables de alta flexibilidad (Clases G, H, I, K, M y DLO 535.3 kcmil) ampliamente utilizados en tableros industriales, minería, ferrocarriles y centros de transformación de energía. Su entrada con bisel pronunciado facilita la introducción del cable sin deshilachar ni deformar los finos hilos de cobre, reduciendo el tiempo de montaje en terreno.
Barril Largo con Código de Color y Ventana de Inspección
El formato de barril largo permite aplicar múltiples prensados con herramientas de compresión hidráulicas, alcanzando una sujeción mecánica excepcional que soporta vibraciones intensas e incrementa el rendimiento eléctrico. La ventana de inspección integrada permite al técnico verificar visualmente la correcta e integral inserción del cable antes del ponchado. Además, el marcado en color rosa (código Panduit P99) asegura la selección exacta del troquel o matriz de ponchado adecuada.
Diseño de Doble Orificio Antirrotación y Recubrimiento Anticorrosivo
Equipado con una lengüeta de doble orificio para pernos de 1/2" separados a 1.75", este terminal previene el giro accidental de la conexión durante el apriete de pernos en pletinas de cobre. Su baño de estaño proteico protege el terminal contra la oxidación marina o ambiental, asegurando una vida útil prolongada en instalaciones exigentes a lo largo de Chile. Encuéntralo siempre al mejor precio en notebookstore.cl
