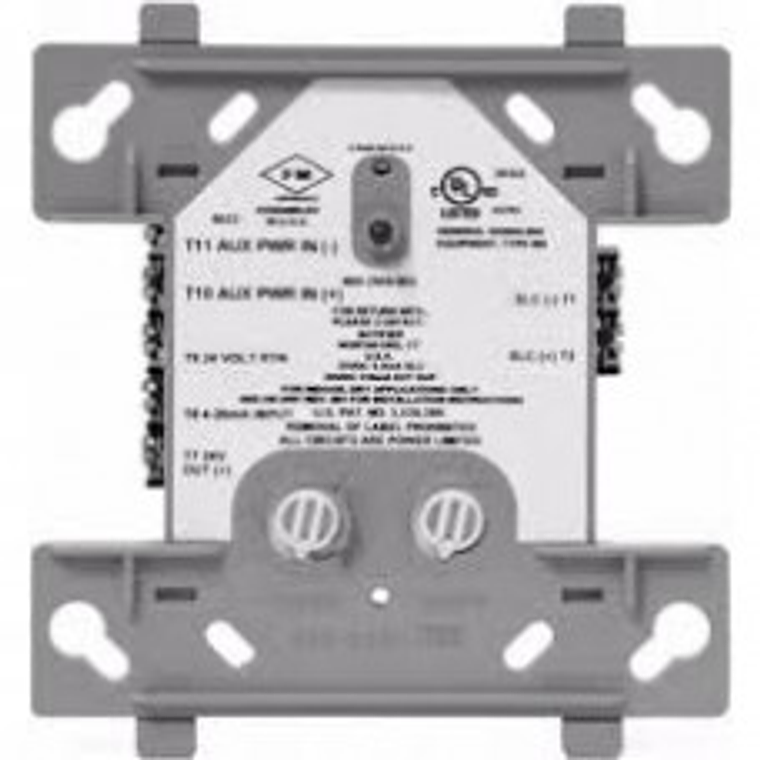

El módulo de monitor supervisa y enciende un circuito de detectores de humo de dos cables (FZM-1).
FZM-1 es un módulo de tamaño estándar que monitorea y supervisa detectores de humo de dos cables de 24 voltios compatibles en un circuito de Clase A (Estilo D) o Clase B (Estilo B).
Los dispositivos inteligentes se comunican en grupo. Si uno de los dispositivos dentro del grupo tiene información nueva, la CPU del panel detiene el sondeo de grupo y se concentra en puntos únicos.
El efecto de la red es responder a una velocidad mayor de cinco veces que el de los otros protocolos de diseños.
Módulo de interfaz de FZM-1 •
Compatible con detectores de humo de dos cables. •
Supervisa el cableado de IDC y la conexión de una fuente de energía externa. •
Alta inmunidad de ruido (EMF/RFI). •
Tornillos SEMS con placas de fijación que facilitan el cableado. •
Entrada de discado directo de dirección: 01 – 159 en sistemas FlashScan; 01 – 99 en sistemas CLIP. •
LED que parpadea durante el funcionamiento normal; ésta es una opción programable. •
LED que queda fijo para indicar una alarma en el comando desde el panel de control.
El módulo de interfaz FZM-1 tiene como objeto usarse en sistemas inteligentes direccionables, donde la dirección individual de cada módulo se selecciona usando los interruptores giratorios incorporados.
Este módulo permite a los paneles inteligentes interconectar y supervisar detectores de humo convencionales de dos cables.
Transmite el estado (normal, abierto, alarma) de una zona total de detectores convencionales hacia el panel de control.
Todos los detectores de dos cables supervisados deben ser compatibles con UL respecto del módulo.
FZM-1 puede usarse para reemplazar los módulos MMX-2 en sistemas existentes.
APLICACIONES DE FZM-1
Use FZM-1 para supervisar una zona de detectores de humo de dos cables.
El circuito monitoreado puede cablearse como un circuito de dispositivo iniciador de Estilo B (Clase B) o Estilo D (Clase A) de NFPA.
Un resistor de finalización de circuito de 3,9K ohm termina el final del circuito de Estilo B o D (Clase B o A) (la resistencia máxima del lazo de IDC es 25 ohms. Instale ELR en los terminales 8 y 9 para la aplicación de Estilo D. FUNCIONAMIENTO DE FZM-1
Cada FZM-1 utiliza una de las direcciones de módulo disponibles en un lazo de SLC.
Responde a sondeos regulares provenientes del panel de control y reporta su tipo y el estado (abierto/normal/corto) de su circuito de dispositivo iniciador (IDC).
Un LED parpadeante indica que el módulo está comunicado con el panel de control.
El LED queda fijo durante una alarma (sujeto a las limitaciones de corriente en el lazo).
ESPECIFICACIONES DE FZM-1
Voltaje operativo nominal: 15 a 32 VCD.
Consumo máximo de corriente: 5,1 mA (LED encendido).
Resistencia máxima de cableado de IDC: 25 ohms.
Corriente máxima de funcionamiento: 270 µA (LED intermitente).
Resistencia de EOL: 3,9K ohms.
